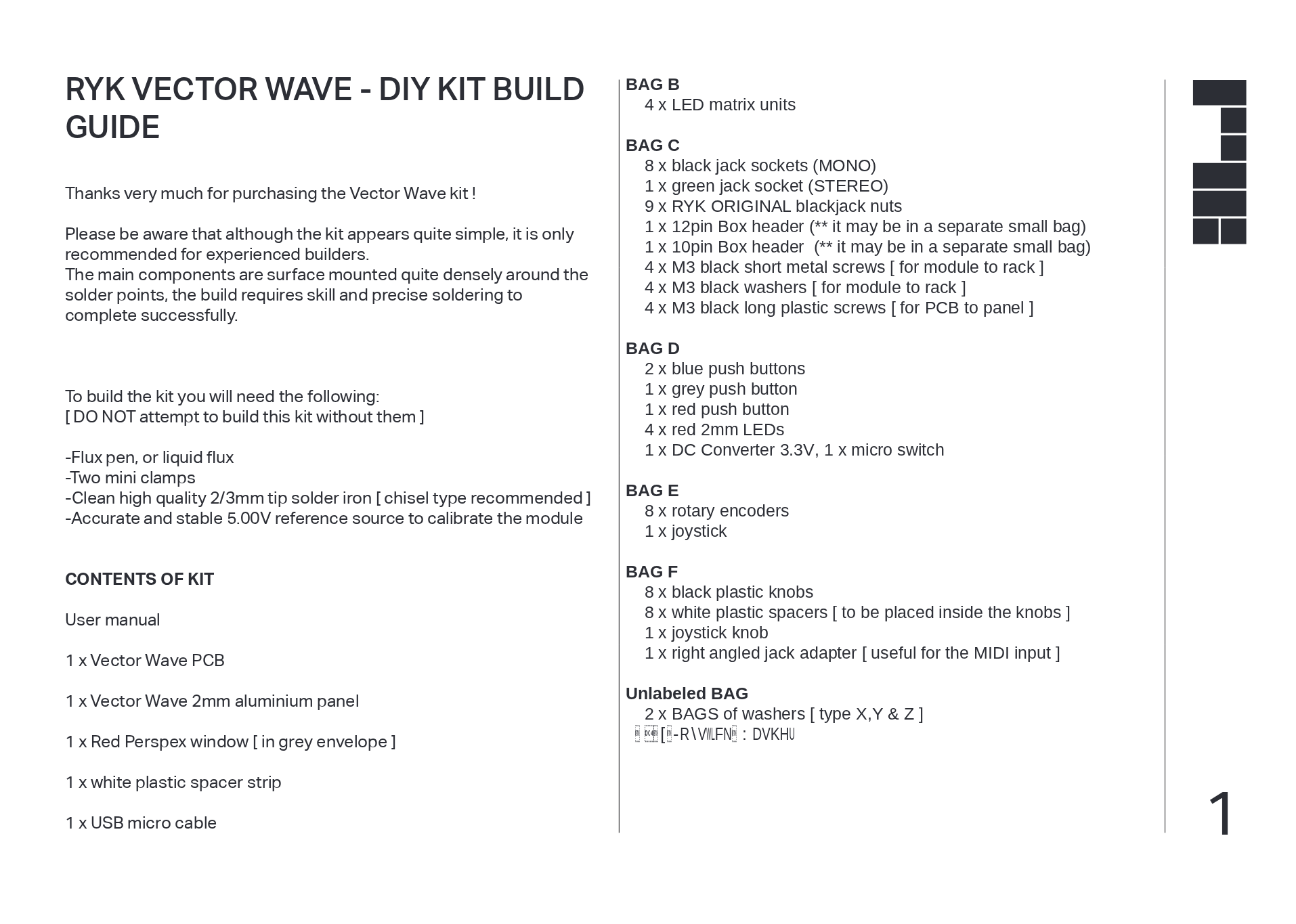

RYK VECTOR WAVE - DIYキット・ビルドガイド

Vector Wave キットをご購入いただき、誠にありがとうございます!

このキットは一見シンプルに見えますが、経験豊富なビルダーの方にのみおすすめします。

主要なコンポーネントは、はんだ付けポイントの周辺に非常に高密度で表面実装されているため、この組み立てを成功させるには高い技術と精密なはんだ付けが必要です。

このキットを組み立てるには、以下のものが必要です。 [ これらの工具なしでこのキットを組み立てないでください ]

• フラックスペン、または液体フラックス

• ミニクランプ 2個

• クリーンで高品質な2/3mmチップのはんだごて [ チゼルタイプ推奨 ]

• モジュールの校正用に、正確で安定した5.00Vのリファレンスソース

キット内容物

ユーザーマニュアル 1 x Vector Wave PCB 1 x Vector Wave 2mmアルミニウムパネル 1 x 赤色パースペックスウィンドウ [ グレーの封筒に入っています ] 1 x 白色プラスチックスペーサーストリップ 1 x USB microケーブル

BAG B 4 x LEDマトリックスユニット

BAG C 8 x 黒色ジャックソケット (MONO) 1 x 緑色ジャックソケット (STEREO) 9 x RYK ORIGINAL blackjackナット 1 x 12pin Box header (※別の小袋に入っている場合があります) 1 x 10pin Box header (※別の小袋に入っている場合があります) 4 x M3黒色ショートメタルスクリュー [ モジュールをラックへ取り付ける用 ] 4 x M3黒色ワッシャー [ モジュールをラックへ取り付ける用 ] 4 x M3黒色ロングプラスチックスクリュー [ PCBをパネルへ取り付ける用 ]

BAG D 2 x 青色プッシュボタン 1 x グレー色プッシュボタン 1 x 赤色プッシュボタン 4 x 赤色2mm LED 1 x DCコンバーター 3.3V、1 x マイクロスイッチ

BAG E 8 x ロータリーエンコーダー 1 x ジョイスティック

BAG F 8 x 黒色プラスチックノブ 8 x 白色プラスチックスペーサー [ ノブの内部に取り付けます ] 1 x ジョイスティックノブ 1 x 直角ジャックアダプター [ MIDI入力に便利です ]

Unlabeled BAG 2 x ワッシャーの袋 [ タイプX、Y、Z ] 1 x [ ジョイスティックワッシャー ]
