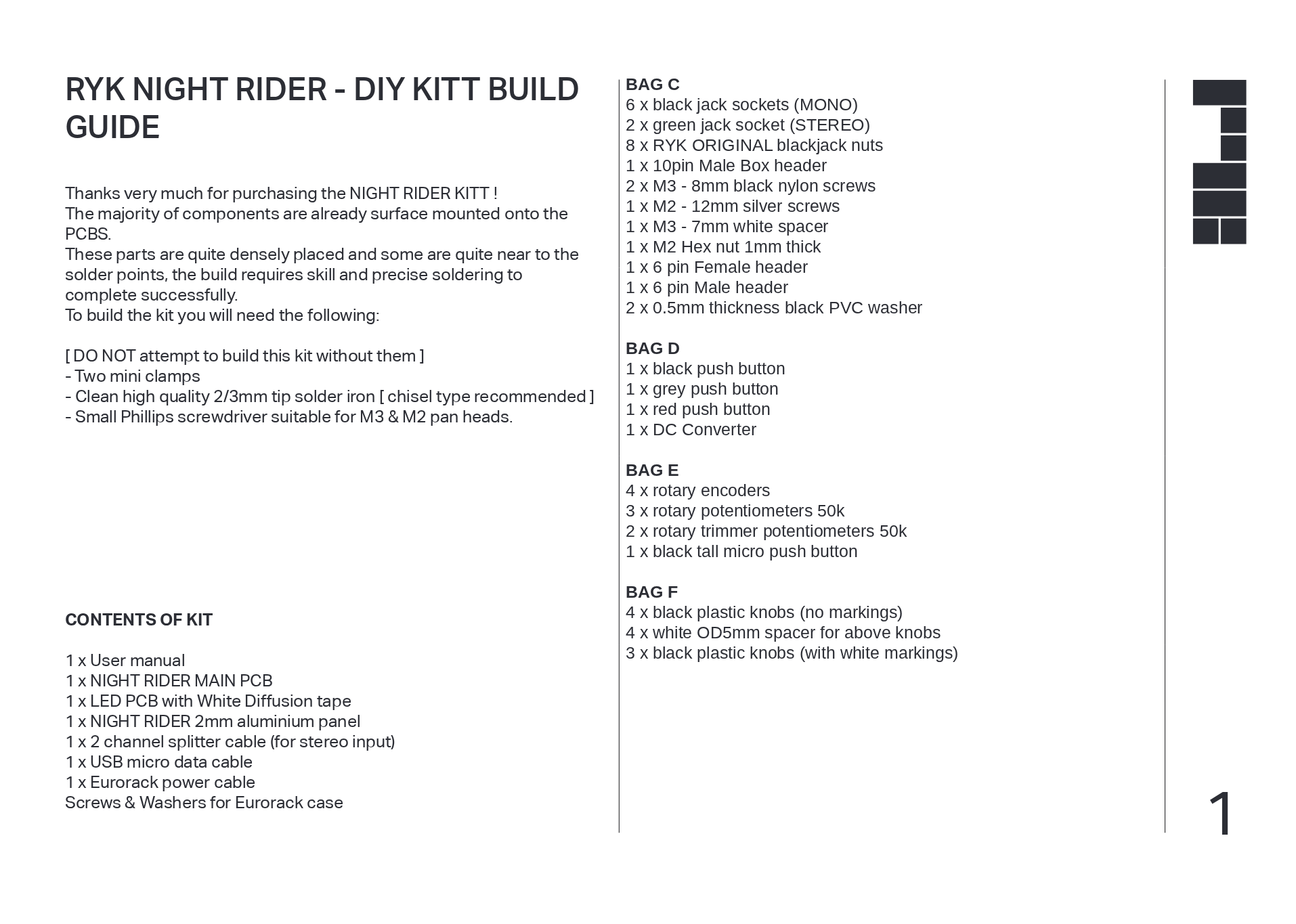

RYK NIGHT RIDER - DIY KITT BUILD GUIDE

NIGHT RIDER KITTをご購入いただき、誠にありがとうございます!

大部分のコンポーネントは、あらかじめPCBに表面実装されています。

これらのパーツは非常に密に配置されており、一部ははんだ付けポイントのすぐ近くにあります。ビルドを成功させるには、技術と精密なはんだ付けが必要です。

このキットを組み立てるには、以下のものが必要です: [ これらなしにこのキットを組み立てようとしないでください ]

• ミニクランプ2個

• 高品質でクリーンな2/3mmチップのはんだごて [ チゼルタイプ推奨 ]

• M3およびM2の丸頭ネジに適した小型プラスドライバー

キットの内容物

1 x ユーザーマニュアル

1 x NIGHT RIDER MAIN PCB

1 x LED PCB(白色拡散テープ付き)

1 x NIGHT RIDER 2mmアルミニウムパネル

1 x 2チャンネルスプリッターケーブル(ステレオ入力用)

1 x USB microデータケーブル

1 x Eurorack電源ケーブル

Eurorackケース用ネジ&ワッシャー

BAG C

6 x ブラックジャックソケット(MONO)

2 x グリーンジャックソケット(STEREO)

8 x RYKオリジナルブラックジャックナット

1 x 10ピンオスボックスヘッダー

2 x M3 - 8mmブラックナイロンネジ

1 x M2 - 12mmシルバーネジ

1 x M3 - 7mmホワイトスペーサー

1 x M2六角ナット 厚さ1mm

1 x 6ピンメスヘッダー

1 x 6ピンオスヘッダー

2 x 厚さ0.5mmブラックPVCワッシャー

BAG D

1 x ブラックプッシュボタン

1 x グレープッシュボタン

1 x レッドプッシュボタン

1 x DCコンバーター

BAG E

4 x ロータリーエンコーダー

3 x ロータリーポテンショメーター 50k

2 x ロータリートリマーポテンショメーター 50k

1 x ブラックのトール型マイクロプッシュボタン

BAG F

4 x ブラックプラスチックノブ(マーキングなし)

4 x 上記ノブ用ホワイトOD5mmスペーサー

3 x ブラックプラスチックノブ(ホワイトマーキング付き)
