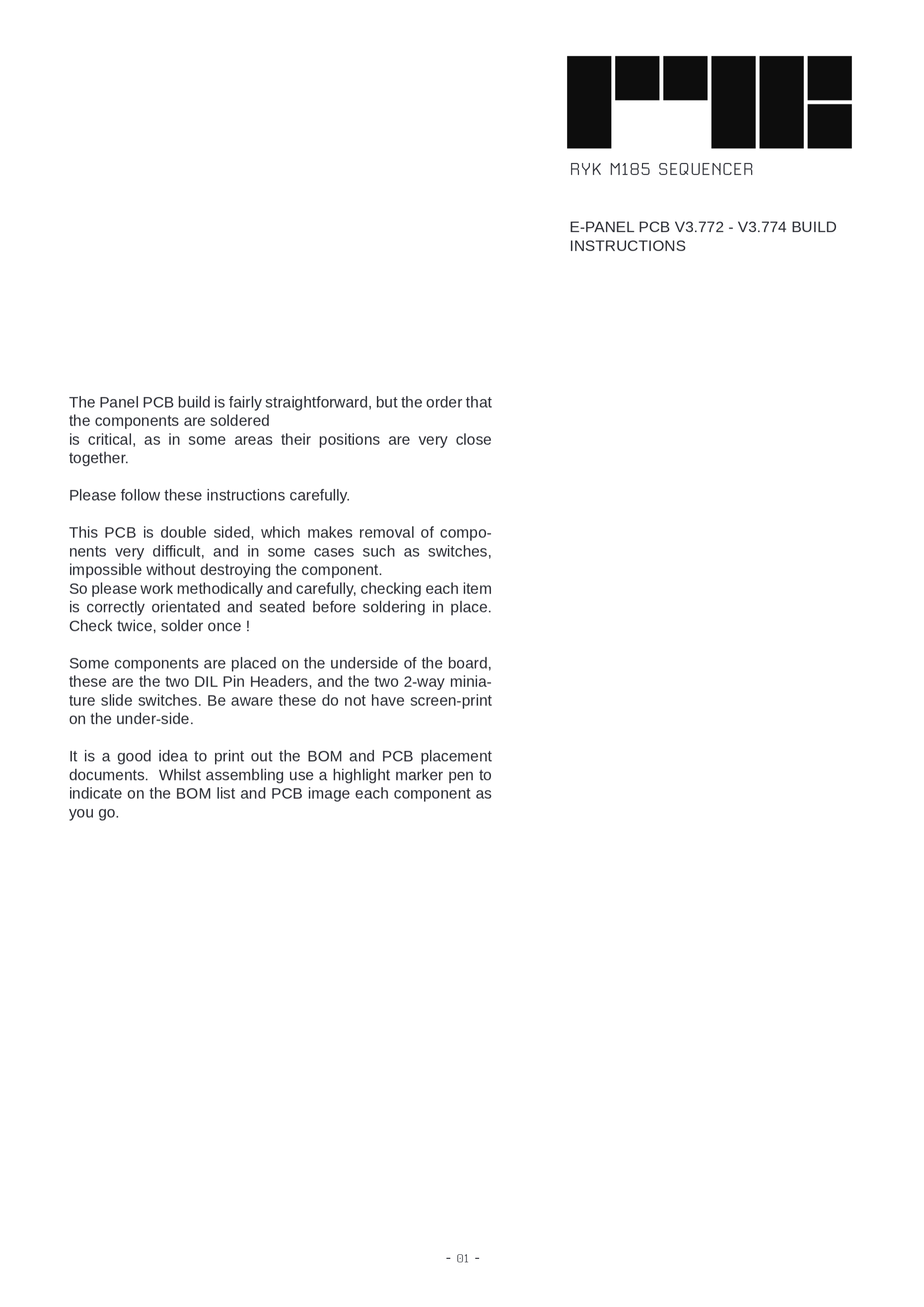

RYK M185 SEQUENCER E-PANEL PCB V3.772 - V3.774 BUILD INSTRUCTIONS

パネルPCBの組み立ては比較的シンプルですが、一部の部品同士が非常に近接して配置されている箇所があるため、部品をはんだ付けする順序が重要になります。

これらの手順に従って、慎重に作業を進めてください。

このPCBは両面基板のため、部品の取り外しは非常に困難であり、スイッチなど一部の部品については、破壊せずに取り外すことは不可能です。

そのため、各部品の向きと取り付け位置が正しいことをはんだ付け前に一つずつ確認しながら、着実かつ慎重に作業を進めてください。

確認は二度、はんだ付けは一度で！

一部の部品は基板の裏面に実装されます。これは2つのDILピンヘッダーと、2つの2-way小型スライドスイッチです。これらの部品には裏面にシルク印刷がないことに注意してください。

BOMとPCB配置図を印刷しておくことをお勧めします。組み立てを進めながら、蛍光マーカーペンを使ってBOMリストとPCB画像上で完了した部品にその都度マークを付けていくと良いでしょう。
