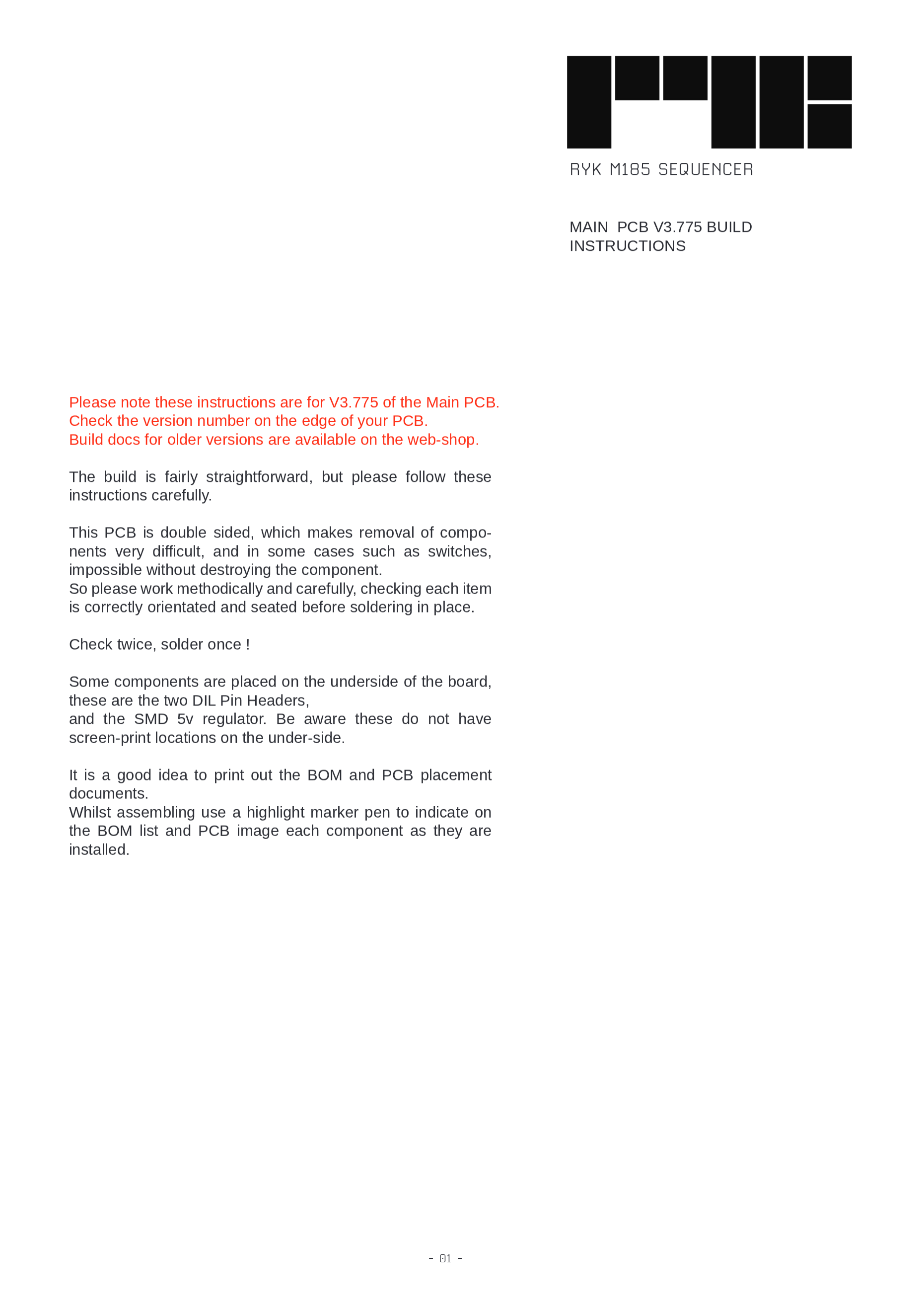

RYK M185 SEQUENCER メインPCB V3.775 ビルド手順

本手順書はメインPCBのV3.775に対応しています。PCB基板の端にあるバージョン番号を確認してください。旧バージョン用のビルド資料はウェブショップでご確認いただけます。

組み立て自体は比較的シンプルですが、以下の手順に必ず従い、慎重に作業を行ってください。

このPCBは両面基板のため、部品の取り外しが非常に困難です。スイッチなど一部の部品については、破壊せずに取り外すことは不可能です。

そのため、はんだ付けの前に各部品の向きと収まりが正しいことを一つずつ確認しながら、根気強く丁寧に作業を進めてください。

二度確認してから、はんだ付けは一度で！

一部の部品は基板の裏側に実装されます。これは2つのDIL Pin Headersと、SMDの5v regulatorです。これらは裏面にシルク印刷による設置位置の表示がないため、注意してください。

BOMとPCB配置図を印刷しておくことをおすすめします。

組み立て作業中は、取り付けが完了した部品をBOMリストとPCB画像上でマーカーペンを使ってチェックしていくとよいでしょう。
