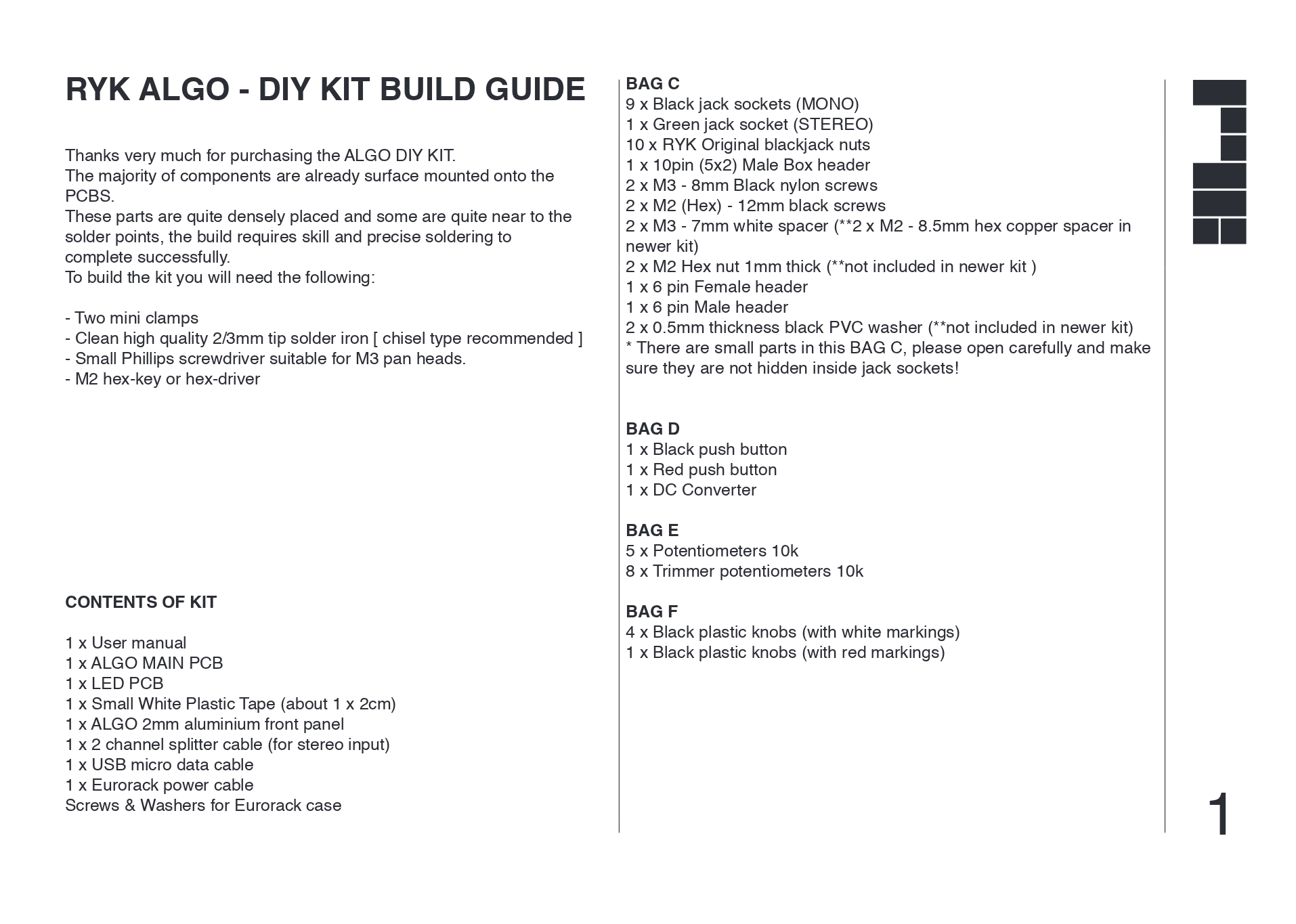

RYK ALGO - DIY KIT BUILD GUIDE

この度はALGO DIY KITをご購入いただき、誠にありがとうございます。

コンポーネントの大部分は、あらかじめPCBS上に表面実装されています。

これらのパーツは非常に密集して配置されており、はんだ付け箇所に近接しているものもあるため、組み立てには熟練した技術と精密なはんだ付けが必要です。

キットを組み立てるには、以下のものが必要です。

• ミニクランプ 2個

• 高品質でクリーンな2/3mm チップのはんだごて [ チゼルタイプ推奨 ]

• M3パンヘッドに適した小型プラスドライバー

• M2六角レンチまたは六角ドライバー

KIT内容

1 x User manual

1 x ALGO MAIN PCB

1 x LED PCB

1 x 小さな白いプラスチックテープ（約1 x 2cm）

1 x ALGO 2mm アルミニウムフロントパネル

1 x 2チャンネルスプリッターケーブル（ステレオ入力用）

1 x USB micro データケーブル

1 x Eurorack電源ケーブル

Eurorackケース用ネジ＆ワッシャー

BAG C

9 x 黒色ジャックソケット（MONO）

1 x 緑色ジャックソケット（STEREO）

10 x RYKオリジナルブラックジャックナット

1 x 10ピン（5x2）オスボックスヘッダー

2 x M3 - 8mm 黒色ナイロンネジ

2 x M2（六角）- 12mm 黒色ネジ

2 x M3 - 7mm 白色スペーサー（**新しいキットでは 2 x M2 - 8.5mm 六角銅スペーサーになります）

2 x M2六角ナット 厚さ1mm（**新しいキットには含まれません）

1 x 6ピンメスヘッダー

1 x 6ピンオスヘッダー

2 x 厚さ0.5mmの黒色PVCワッシャー（**新しいキットには含まれません）

• このBAG Cには小さなパーツが含まれています。開封の際はご注意いただき、ジャックソケットの中に隠れていないかご確認ください。

BAG D

1 x 黒色プッシュボタン

1 x 赤色プッシュボタン

1 x DCコンバーター

BAG E

5 x ポテンショメーター 10k

8 x トリマーポテンショメーター 10k

BAG F

4 x 黒色プラスチックノブ（白色マーキング付き）

1 x 黒色プラスチックノブ（赤色マーキング付き）
